防水型トグルスイッチ NKK M-N12S1WB（旧M-2012W/B）
ホーム > スイッチ > トグルスイッチ > 防水型トグルスイッチ NKK M-N12S1WB（旧M-2012W/B）
型番 NKK M-N12S1WB（旧M-2012W/B）
販売価格 720円(税込792円)
購入数

※画像をクリックすると拡大されます。

☆M-2012W/Bの新型

NKKスイッチズ
M-N12S1WB
防水型（IEC60529 の IP67に適合）
定格 6A 125V AC
回路数 単極
機能動作 ON-ON
取り付け穴目安　12.5mmφ　
取付可能パネル厚目安　3.5mmMax　
端子形状 はんだ
レバー外側の防水ゴムと内部のОリングによる２重の防水構造を採用し、防水信頼性を向上
特殊銀合金の接点:高い接触安定性,長寿命
シーソー方式採用
優れた耐蝕性能
絶縁性の向上
接触部の高い接触信頼性
使用温度範囲:-30〜85℃
ＲｏＨＳ指令対応

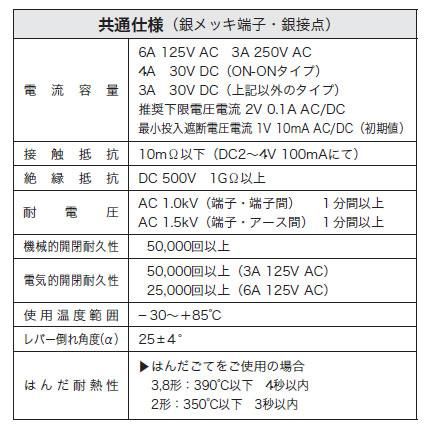

最小投入遮断電圧電流　1V10mA AC/DC
接触抵抗　10mΩ以下（DC2〜4V 100mAにて）
絶縁抵抗　DC500V 1GΩ以上
耐電圧　AC1kV（端子・端子間）　１分間以上
　　　　AC1.5kV（端子・アース間）　１分間以上
機械的開閉耐久性　50,000回以上
電気的開閉耐久性　50,000回以上（3A125VAC）
レバー倒れ角度（α）25°±4°


メーカーホームページはhttp://www.nkkswitches.co.jp/
